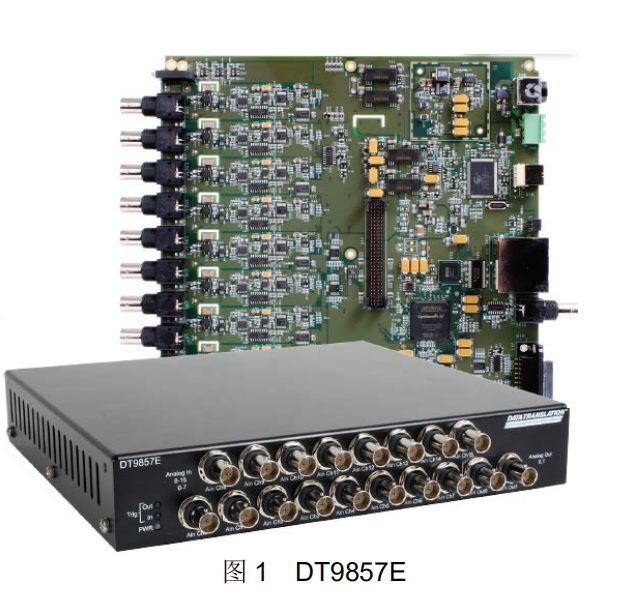

DT9857E 便攜式聲學及振動信號分析系統
模擬
輸入規格參數

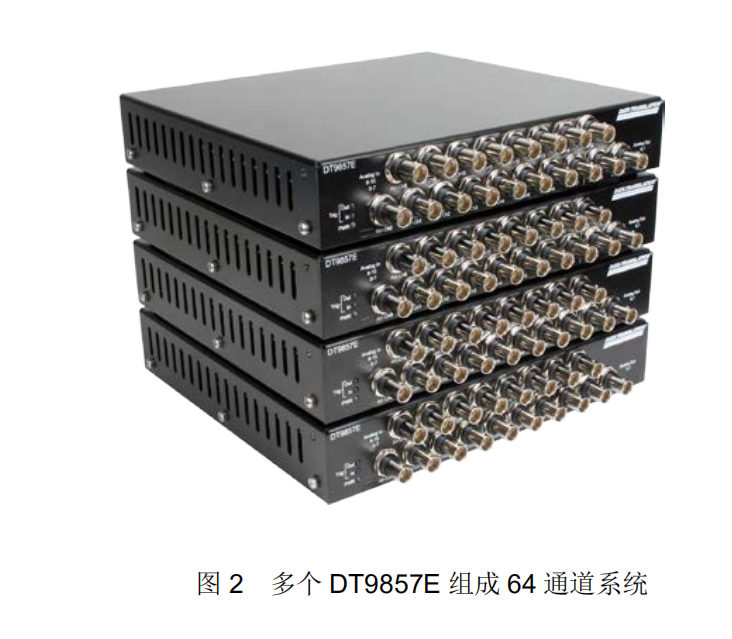

通道數：8/16通道同步模擬輸入，可擴展至64通道。
支持IEPE傳感器，4mA恒流源。
分辨率：24位。
動態范圍：118dB典型。
輸入量程：±10V，±1V。
最高采樣率：105.469kHz。
程控 AC、DC耦合。
Delta Sigma濾波器：0.49倍的采樣率，帶寬-3dB。
模擬濾波器：低通400kHz。高通0.5Hz（AC耦合）
輸入阻抗：1M Ohm。
通道間串?dāng)_：-110dB。
總諧波失真：-110dB典型。
模擬輸出規格參數
通道數：2個32位模擬輸出。
最小采樣頻率：30kHz。
最大采樣頻率：216kHz。
輸出范圍：±10V。
DAC Delta Sigma濾波。
模擬濾波器：120kHz低通。
輸出信號：固定電平或波形。
偏置誤差：±0.5mV
增益誤差：±0.03%。
其他輸入輸出
1 個轉速通道，量程達±30V， 最大1MHz 輸入頻率。
1 個計數器/定時器通道。
數字IO：8輸入，8輸出。
整機規格參數
工作環境：0℃到55℃，0到95%相對濕度，不冷凝。
供電：4.75~280VDC。
體積: 224mm×247mm×44mm。
重量：DT9857E-16，1.5kg；DT9857E-8，1.2kg。
軟件
QuickDAQ FFT Analysis 軟件。
QuickDAQ Advanced FFT Analysis軟件。
支持 LabVIEW。
支持 MATLab。
特點
性價比高，小巧便攜，重約1.5公斤。
USB接口。
8/16通道同步輸入，IEPE輸入， 4mA/24V恒流源供電，程控AC/DC耦合。
24位Delta-SigmaA/D轉換，高分辨率。
最高采樣率為105.4KHZ。
1 個轉速輸入通道；2路模擬輸出通道。
8 路數字輸入，8路數字輸出。
所有輸入和輸出的測量數據可以保持連貫同步。
多種觸發模式：軟件觸發、外部數字（TTL）觸發、 模擬信號閥值觸發。可設置預觸發、后觸發。
數據格式支持ME’scopeVES 模態分析軟件。
配套的軟件功能強大，并且界面友好，使用方便。
